司机控制器 司机控制器

矿用隔爆型斩波调速控制器

发布者:admin     作者:    来源:   发布时间:2017-02-21 16:18:35

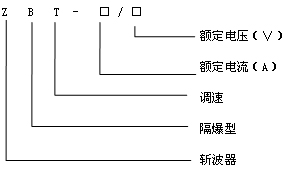

一、产品型号及含义


二、产品用途及适用范围
    ZBT系列矿用隔爆型斩波控制器由司控开关、IGBT斩波电路、照明用电源电路、电压显示和互锁电路几部分组成。用于蓄电池式井下矿用防爆特殊型电机车,控制机车前进、后退、起动、调速及运行。
适用范围
a)海拔不超过1200m。
b)周围空气最高温度为+40,最低温度为-20
c)最湿月的月平均最大相对湿度不大于95%(同月月平均最低温度不大于+25)。
d)相对于正常位置的倾斜不大于10°。
e)相对于机车的垂向、横向和纵向具有频率f为1~50Hz的正弦振动,其振幅不大于A,A为:
   A=25/f(mm)        当f为1~10Hz时;
   A=250/f2(mm)      当f为10~50Hz时。
f)相对于机车的纵向,具有加速度不大于30m/s2的冲击。
g)具有甲烷或煤尘爆炸性气体混合物的场所。
三、产品技术参数
       JB/T8666-1997工矿电机车用司机控制器技术条件
      Q/DBCL008-2006矿用隔爆型司机控制器
      防爆型式
      矿用隔爆型“ExdⅠ”
      回路额定电压:DC48V~DC192V
      电压调速范围10~90%
各种控制器技术参数


型号

电流

电压

ZBT-110/48(2.5T)

110A

48V

ZBT -2 x115/90(5T)

2 x115A

90V

ZBT -2 x150/140(8T)

2 x150A

140V

ZBT -2 x150/192(12T)

2 x150A

192V



四、产品证书



             安标编号: MAB090154/MAB090155/MAB090156/MAB090157

                              可在安标国家矿用产品安全标志中心查询(www.aqbz.org





 、产品图片


六、产品优势

  1、无级调速,起动力矩大,彻底解决了电阻调速电机车起动不平稳,低速力矩小的问题。

  2、在调速状态下,比电阻调速的机车节能35%以上。

  3、直流接触组件触点无弧通断,故障率低,大大减小了机车的电气故障和机械磨损。

  4、斩波调速均设有过流、过压和欠压等多重保护。

  5、采用模块化设计,霍尔速度给定器,操作性能好、线性好、稳定性好、结构简单、维修方便。

  6、在不改变司机的操作习惯下,司机操作舒适,降低劳动强度,对机车的安全性能大有提高。

  7、照明用灯采用LED模块,使用寿命长、节能,内置有白灯和红灯,白灯作照明、红灯警示。

七、电阻调速司控器与IGBT司控器特性比较表
