3T架线电机车

发布者:admin     作者:    来源:   发布时间:2016-12-17 14:50:38

 一、产品型号及含义

二、产品简介

    CJY3/6B架线式工矿电机车为我公司自主设计、开发的第二代IGBT斩波调速电机车,调速控制器采用模块化设计,无级调速,机车起动转矩大、运行平稳、机车结构紧凑。控制部分设置多重保护,提高了机车运行时的安全系数。产品通过了国家权威机构的检测,并取得了煤炭行业的生产许可证,斩波司控器内部关键技术已获国家专利。

三、产品用途

    本电机车适用于金属矿和无瓦斯等爆炸危险的煤矿井下主巷道牵引矿车、运输矿物、器材或作调车用。

四、产品使用条件

1、在使用在有直流电压250v,架线高度1800mm~2200mm的电网;
2、应用在无瓦斯爆炸等危险场所;
3、海拔高度不超过1200m;
4、周围空气最高温度为+40℃,最低温度为-25℃;
5、最湿月月平均最大相对湿度不大于90%(同月月平均最低温度不高于+25℃);
       超过上述使用条件,用户可与公司协商,另行签订技术协议。

五、产品性能优点

1、电机车采用IGBT斩波无级调速,起动转矩大、运行平稳,有效的避免了电阻调速机车在起动、调速时由于冲击引起的不良现象。
2、设置功率元件保护功能,防止因功率元件损坏引起的机车失控现象。
3、采用进口的功率元件,导通压降极低,比原电阻调速机车节能35%以上,并且优于市场上可控硅调速机车节能效果。
4、采用电制动和机械制动两种制动方式,有效保证机车的安全。
5、走行装置采用优质的材质,球墨铸铁减速箱坚固耐用、使用寿命长。
6、照明用灯采用LED模块,使用寿命长,节能,内置有白灯和红灯,白灯照明,红灯警示。
7、采用模块化设计,结构简单、维修方便。

六、产品证书

               安标编号: KCF140010/KCF140009/KCF140011

                              可在安标国家矿用产品安全标志中心查询(www.aqbz.org

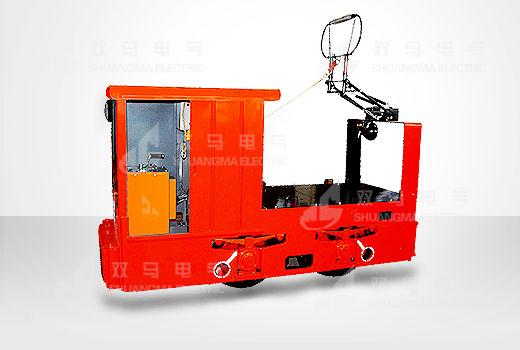

七、产品图片

八、产品的主要技术参数及主要功能配置





表1

序号







1

公称粘着质量

t

3

2

额定电压

v

250

3

电机小时制功率×台数

kW

6.5×2()

4

小时制轮缘牵引力

kN

5.74

5

最大牵引力

kN

7.36

6

小时制速度

km/h

7.5

7

轴距

mm

850

8

最小曲线半径

m

6

9

车轮滚动圆半径

mm

Φ520

10

调速方式



IGBT斩波调速

11

传动方式



锥正二级齿轮传动

12

制动方式



机械制动、电制动

13

外形尺寸 长XX

Mm

2760 X 944 X1550
