一、产品的型号含义
二、产品的用途
运行稳定、灵活，操作简便，维护检修容易，采用涨闸制动，制动效果好。
三、应用范围
1.5吨架线式工矿电机车的牵引电压分为100V、250V两种，采用电阻调速、单电机、二级传动。其结构有内车架、外车架两种。广泛用于有色金属矿山或煤矿地面运输，受电弓工作高度为1600-2000mm。

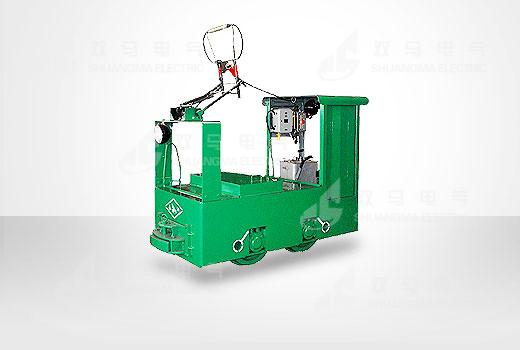

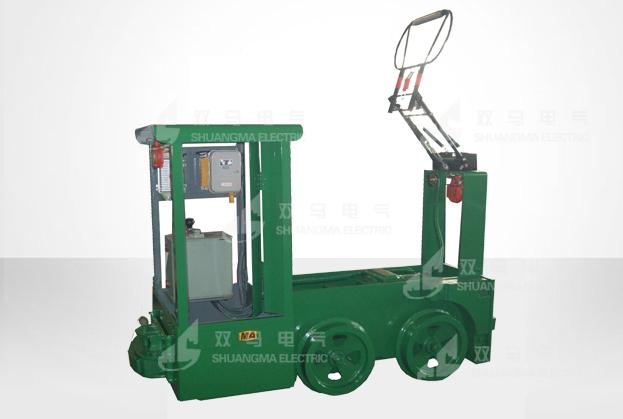

四、产品图片
五、产品的主要技术参数及主要功能配置
C J Y 1.5 / 6、7、9 —100 参数
|
序号 |
名 称 |
单 位 |
数值 |
|
1 |
粘重 |
t |
1.5 |
|
2 |
额定电压 |
V |
100 |
|
3 |
电机小时制功率×台数 |
kW |
3.5×1 |
|
4 |
小时制轮缘牵引力 |
kN |
2.55 |
|
5 |
小时制速度 |
km/h |
4.54 |
|
6 |
固定轴距 |
mm |
650 |
|
7 |
最小曲线半径 |
m |
5 |
|
8 |
车轮滚动圆直径 |
mm |
460 |
|
9 |
总传动比 |
|
15.51 |
|
10 |
控制方式 |
|
电阻起动直接控制 |
|
11 |
传动方式 |
|
正一伞齿轮两级 |
|
12 |
制动方式 |
|
手动机械制动 |
C J Y 1.5 / 6、7、9 —250 参数
|
序号 |
名 称 |
单 位 |
数值 |
|
1 |
粘重 |
t |
1.5 |
|
2 |
额定电压 |
V |
250 |
|
3 |
电机小时制功率×台数 |
kW |
6.5×1 |
|
4 |
小时制轮缘牵引力 |
kN |
3.24 |
|
5 |
小时制速度 |
km/h |
6.6 |
|
6 |
固定轴距 |
mm |
650 |
|
7 |
最小曲线半径 |
m |
5 |
|
8 |
车轮滚动圆直径 |
mm |
460 |
|
9 |
总传动比 |
|
15.51 |
|
10 |
控制方式 |
|
电阻起动直接控制 |
|
11 |
传动方式 |
|
正一伞齿轮两级 |
|
12 |
制动方式 |
|
机械制动 |
