矿用电机车系列产品 矿用电机车系列产品

8吨防爆特殊型蓄电池电机车

发布者:admin     作者:    来源:   发布时间:2017-03-01 10:54:23

 一、产品型号及含义


二、 产品特点

    8T电机车有多种电压等级(110V、132V、140V),并有安全型和防爆特殊型两种。8T 110V和8T 132V电机车为一级传 动,属于第一代产品,它具有结构简单,运行可靠的特点.。8T 140V电机车是第一代8T机车改进的产品,具有蓄电池容量大、机车重心稳定、瞭望好的特点。该产品结构设计合理、可靠性高、运行稳定。 以上8T机车都可依用户要求派生双头司机室,可采用IGBT斩波调速、变频调速系统。使用IGBT斩波调速司控的机车,斩波器的主回路关断能力强,触发电路选用集成稳压源、集成定时器、组合元件等,使整个电路元件少、安装方便、调试容易、工作可靠。经工业实验证明:该装置电路简单,无失控现象,大大减少了维修工作量。使用该装置机车启动平稳,调速均匀,操作灵活,过载能力强,节约电能30%左右,延长了蓄电池的使用寿命,深受司机、维修人员和基层管理人员的欢迎。 本装置安装使用非常方便,只要把原机车电阻调速装置全部拆除,把引线接入本装置相应的接线端子。即可实现启动、调速、停车、换向等功能。

三、产品用途

    本机车主要用于《煤矿安全规程》(2010年版)所规定的场所牵引矿车组、运输矿物、器材及人员。

四、使用范围

    a、海拔高度不超过1200m。
    b、周围空气最高温度为+40℃,最低温度为-20℃。
    c、最湿月月平均最大相对湿度为95%(同月月平均最低温度不大于+25℃)。

五、产品证书


               安标编号:8T单司 MCE030013/MCE030014/MCE030015

                            8T双司 MCE070048/MCE070049/MCE070050

                             可在安标国家矿用产品安全标志中心查询(www.aqbz.org

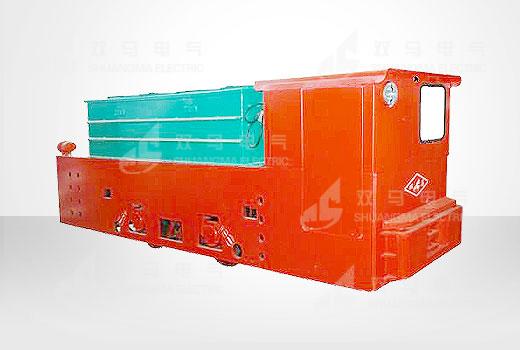

六、产品图片



七、产品的主要技术参数及主要功能配置

CTYL8/679B-110132)参数





技术参数(600mm轨距)

粘重

t

8

额定电压

V

110/132

蓄电池容量(5h率)

Ah

440

小时牵引力

kN

11.18

小时速度

km/h

6.2

结构速度

km/h

25

轴距

mm

1100

通过最小弯道半径

m

7

齿轮箱距轨面高度

mm

85

车轮滚动圆直径

mm

φ680

齿轮传动比



17.5

挂钩高度

mm

240300

控制方式



IGBT斩波调速

制动方式



机械制动、紧急情况下可反向电制动

CTYL8/679B-140 参数



单位



粘着质量

t

8

额定电压(蓄电池组标称电压)

V

140

小时牵引力

kN

12.83

小时速度

km/h

7.8

小时功率(牵引电机功率×台数)

kW

15×2

最大速度

km/h

15

外形尺寸(长×宽×高)

mm

5100×  1050/1212/1350    × 1600

轨距

mm

600762 900

轴距

mm

1130

通过最小曲线半径

m

7

齿轮箱距轨面高度

mm

85

车轮滚动圆直径

mm

Φ680

齿轮传动比



17.5(锥、正齿轮2级减速)

挂钩高度

mm

240300

控制方式



IGBT斩波调速、变频调速

制动方式



机械制动、紧急情况下可反向电制动
