矿用电机车系列产品 矿用电机车系列产品

12吨防爆特殊型蓄电池电机车

发布者:admin     作者:    来源:   发布时间:2016-12-17 14:50:42

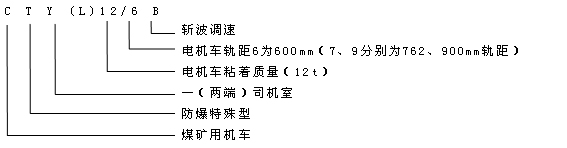

 一、产品型号及含义

二、功能特点

    12T蓄电池电机车有井下防爆特殊型,具有牵引力大,速度高,运载能力强等特点,并可采用双端司机室,瞭望性好。同时本机车可采用变频调速和IGBT斩波调速控制,IGBT斩波器的主回路关断能力强,触发电路选用集成稳压源、集成定时器、组合元件等,使整个电路元件少、安装方便、调试容易、工作可靠。经工业实验证明:该装置电路简单,无失控现象,大大减少了维修工作量。使用该装置机车启动平稳,调速均匀,操作灵活,过载能力强,节约电能30%左右,延长了蓄电池的使用寿命,深受司机、维修人员和基层管理人员的欢迎。 本装置安装使用非常方便,只要把原机车电阻调速装置全部拆除,把引线接入本装置相应的接线端子。即可实现启动、调速、停车、换向等功能。


三、使用条件






    a、海拔高度不超过2000m。
    b、周围空气最高温度为+40℃,最低温度为-20℃
    c、最湿月月平均最大相对湿度为95%(同月月平均最低温度不大于+25℃)。
    d、《煤矿安全规程》(2010年版)所规定使用的环境。

四、应用范围

    防爆特殊型适用于年产120万吨以上的高沼气煤矿矿井用,调速方式有斩波调速和变频调速两种。

五、产品证书

               安标编号:12T单司 MCE030010/MCE030011/MCE030012

                            12T双司 MCE070045/MCE070046/MCE070047

                             可在安标国家矿用产品安全标志中心查询(www.aqbz.org

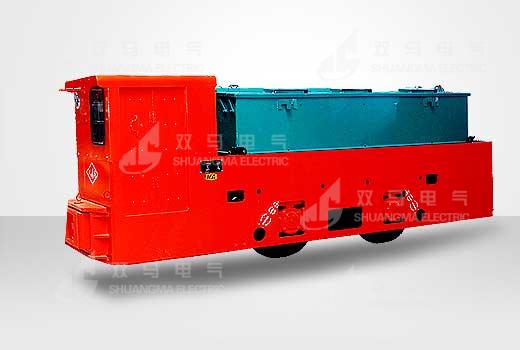

六、产品图片



七、产品参数


名    称
单位
规    格
粘着质量
t
12
额定电压(蓄电池组标称电压)
V
192
最大牵引力
kN
29.43
小时牵引力
kN
16.48
小时速度
km/h
8.7
小时功率(牵引电机功率×台数)
kW
22×2
最高速度
km/h
17.5
外型尺寸(长×宽×高)
   mm
5100×(1050/1212/1350)×1600
轨距
mm
600、762、 900三种
轴距
mm
1180
通过最小曲线半径
m
10
齿轮箱距轨面高度
mm
≥85
车轮滚动圆直径
mm
Φ680
齿轮传动比

17.5(锥、正齿轮2级减速)
挂钩高度
mm
320、430
控制方式

IGBT斩波调速
制动方式

机械制动、紧急情况下可反向电制动
